OMソーラー

OMソーラー

OMソーラーは、特別な機械装置を用いずに、屋根や開口部、床など、建物そのものの建築的工夫によって太陽エネルギーを利用する「パッシブ・ソーラーシステム」です。このシステムは「太陽の熱」と「新鮮な空気」を使う、シンプルなシステムです。
OMソーラーでは、屋根面そのものが集熱に利用されます。軒下から採り入れられた空気を、屋根に降り注ぐ太陽の熱で温め、その空気を、床暖房やお湯採りに使うのです。
また、夏の昼の排気や夜間の外気取り込み、さらには、新鮮な外気の流入による室内・床下における換気効果など、OMソーラーは四季を通じて活用できる「多機能ソーラー」です。
section04_dt_img01

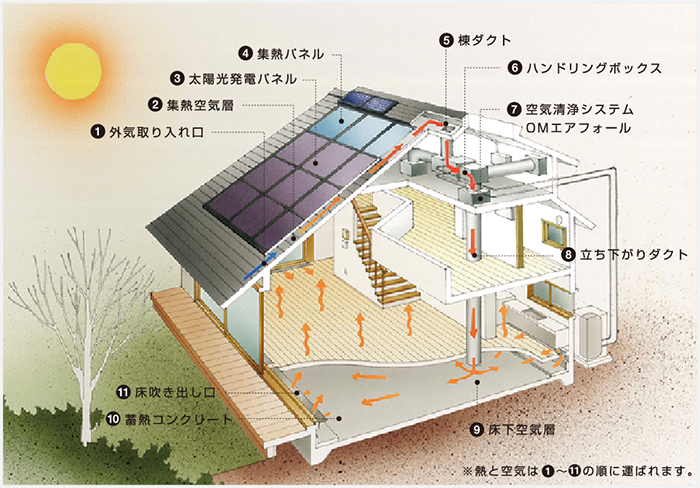

OMソーラーイメージ
集熱と熱移送・・・温めるのは空気です。
軒先から入った空気は、太陽の熱で屋根が温められると上昇します。集熱空気層を通って温められた空気は、屋根の上部に設置されたガラス付き集熱面でさらに温度を上げて、棟ダクトに集められます。集熱された空気は、OMハンドリングボックス(小型のファンと給湯コイルが入った機械箱)から立下りダクトを通り、床下へと送られます。

om-2

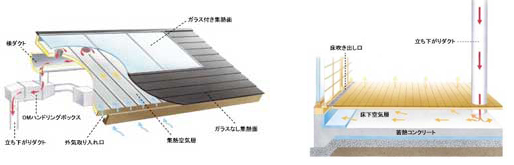

ガラス付き集熱面 OMハンドリングボックス
蓄熱・・・床下コンクリートに熱を貯える。


軒先から入った空気は、太陽の熱で屋根が温められると上昇します。集熱空気層を通って温められた空気は、屋根の上部に設置されたガラス付き集熱面でさらに温度を上げて、棟ダクトに集められます。集熱された空気は、OMハンドリングボックス(小型のファンと給湯コイルが入った機械箱)から立下りダクトを通り、床下へと送られます。 立ち下がりダクトと蓄熱コンクリート
※OMソーラーの効用
OMソーラーの暖房は、家の中に寒い熱いの少ない、頭寒足熱の心地よい空間を実現します。足の裏から温めて、血流を高める床暖房は、身体の芯から温めてくれる気持ちのいい暖房方法です。

お湯採り・・・太陽に熱を使って、お湯を採る。
お湯をたっぷり採れるのも、OMソーラーの嬉しい特徴です。そのしくみは、熱い空気がハンドリングボックスを通過する時に、不凍液を循環させて温めます。この湯水を給湯タンクの熱交換器に流し、それで熱いお湯を採るのです。お湯採りの性能には地域差がありますが、春から秋にかけて、約30~50℃のお湯を採ることができます。 OM貯熱糟
モード・・・冬と夏、昼と夜のモードの転換。
OMソーラーは、自然を閉ざす方向ではなく、自然と親しみ、自然に働きかけ、それを生かすパッシブ・ソーラーシステムです。冬と夏、昼と夜のモードの転換は、変化する自然に応答しながら、よりよい暮らしをつくり出す工夫と言えます。そして、そのコントロールを担っているのは、OMソーラー唯一のメカニック部分である、ハンドリングボックスです。





OMクワトロソーラー


熱でまかないエネルギーは電気でまかなう。太陽の熱から快適性を、光から経済性を得ながら、ゼロ・エネルギーでクラス家を実現するOMクワトロソーラー。太陽電池が発電時に発生する熱も暖房と給湯に利用して、暖房・給湯・換気と発電、あわせて4つの働きをします。


年間エネルギー使用量比較
計算条件 ●省エネ基準+αの家/延べ床面積:120m2/建物Q値:1.92W/m2K(次世代エネルギー基準Q値2.7W/m2Kより断熱性能を20%以上向上させた建物)/導入設備:エアコン、ガス給湯器 ●OMソーラーの家/導入設備:「省エネ基準+αの家」にOMソーラーシステム(暖房・給湯・換気)、高効率エアコン、太陽熱利用エコキュート、LED照明機器を導入。 ●OMクワトロソーラーの家/「OMソーラーの家」に専用太陽電池モジュール3.92kWを導入。 ●提案住宅の冷暖房負荷算出方法/OMソーラー株式会社製の住宅温熱環境シミュレーションソフトSunsonsV5による。年間冷暖房負荷の計算方法を用いて評価する方法。(特別評価方法認定国住生第156号)/建設地:静岡県浜松市/発電量計算の日射量は、新エネルギー産業技術総合開発機構(NEDO)の全国日射関連データマップMONSOLA05(801)を使用。/給湯、照明、その他の一次エネルギー使用量には、(独)新エネルギー産業技術総合開発機構の住宅建築物高効率エネルギーシステム導入促進事業、戸建住宅の標準消費エネルギー量より算出。/OM集熱パネル22.5m2、高効率エアコンCOP5.95、基準エアコンCOP3.00、太陽熱利用エコキュートAPF3.2、基準給湯器のエネルギー消費効率0.8、高効率照明110lm/W、基準照明60lm/W。

詳細は、OMソーラー株式会社サイトを御覧ください。
